Joints d’étanchéité en polyuréthane statiques ou dynamiques
Les joints d’étanchéité en polyuréthane statiques scellent des pièces immobiles, tandis que les modèles dynamiques encaissent le mouvement, la friction et la chaleur. Le choix dépend de la pression, de l’amplitude de déplacement et de la dureté Shore. Un joint statique privilégie l’étanchéité; un joint dynamique, la résistance à l’usure.
Les joints d’étanchéité en polyuréthane statiques scellent des pièces immobiles, tandis que les modèles dynamiques encaissent le mouvement, la friction et la chaleur. Le choix dépend de la pression, de l’amplitude de déplacement et de la dureté Shore. Un joint statique privilégie l’étanchéité; un joint dynamique, la résistance à l’usure.
Choisir le mauvais joint coûte cher : fuite de lubrifiant, contamination des roulements, arrêt de production imprévu. Pourtant, la première question à trancher reste simple. La pièce à sceller bouge-t-elle ou demeure-t-elle fixe?
Cette distinction entre application statique et dynamique oriente l’ensemble, du profil du joint à la dureté du matériau. Bien comprise, elle évite des remplacements prématurés et des coûts de maintenance qui grimpent rapidement en milieu industriel.
Comprendre la différence entre joint statique et joint dynamique
Un joint statique scelle deux surfaces qui ne bougent pas l’une par rapport à l’autre. Pensez à une bride, à un couvercle boulonné ou à un logement fermé. Comme rien ne frotte, la friction et l’échauffement ne posent presque aucun problème.
Un joint dynamique, lui, subit un mouvement relatif continu : va-et-vient d’une tige, rotation d’un arbre ou compression cyclique. Ce mouvement génère de la friction, de la chaleur et de l’usure abrasive. Le matériau doit donc être plus robuste et mieux résister à la fatigue.
Comme le rappellent les spécialistes de l’industrie, les différences clés entre joints statiques et dynamiques portent surtout sur la tolérance à l’usure, la lubrification et l’exigence de tolérances serrées. Un joint statique pardonne un léger désalignement; un joint dynamique le pardonne beaucoup moins.
Le polyuréthane brille dans les deux rôles. Sa combinaison rare de dureté, d’élasticité et de résistance à l’abrasion en fait un candidat solide, tant pour l’étanchéité fixe que pour les mouvements répétés.
Quand choisir des joints d’étanchéité en polyuréthane statiques
Les joints d’étanchéité en polyuréthane statiques conviennent partout où deux pièces restent fixes, mais doivent rester parfaitement scellées. La priorité devient la déformation rémanente faible, c’est-à-dire la capacité du joint à reprendre sa forme après une compression prolongée.
Dans ce contexte, une dureté plus faible est souvent acceptable, car aucune abrasion ne s’attaque à la lèvre du joint. On mise plutôt sur une pression de contact stable dans le temps.
Applications statiques typiques en milieu industriel :
- Brides, couvercles et plaques d’obturation
- Logements de roulement fermés et boîtiers d’engrenages
- Bouchons d’extrémité et raccords sous faible mouvement
- Interfaces métal sur métal à sceller contre la poussière ou l’humidité
Pour ces usages, une gamme de joints industriels moulés sur mesure permet d’obtenir un ajustement précis, plutôt que de recourir à un profil standard qui laisse passer les contaminants.
Applications dynamiques et exigences de mouvement
Les applications dynamiques exposent le joint à un stress mécanique constant. Une tige hydraulique qui coulisse, un arbre qui tourne ou un composant qui vibre imposent tous de la friction et de la chaleur. Ici, la résistance à l’abrasion et le retour élastique deviennent déterminants.

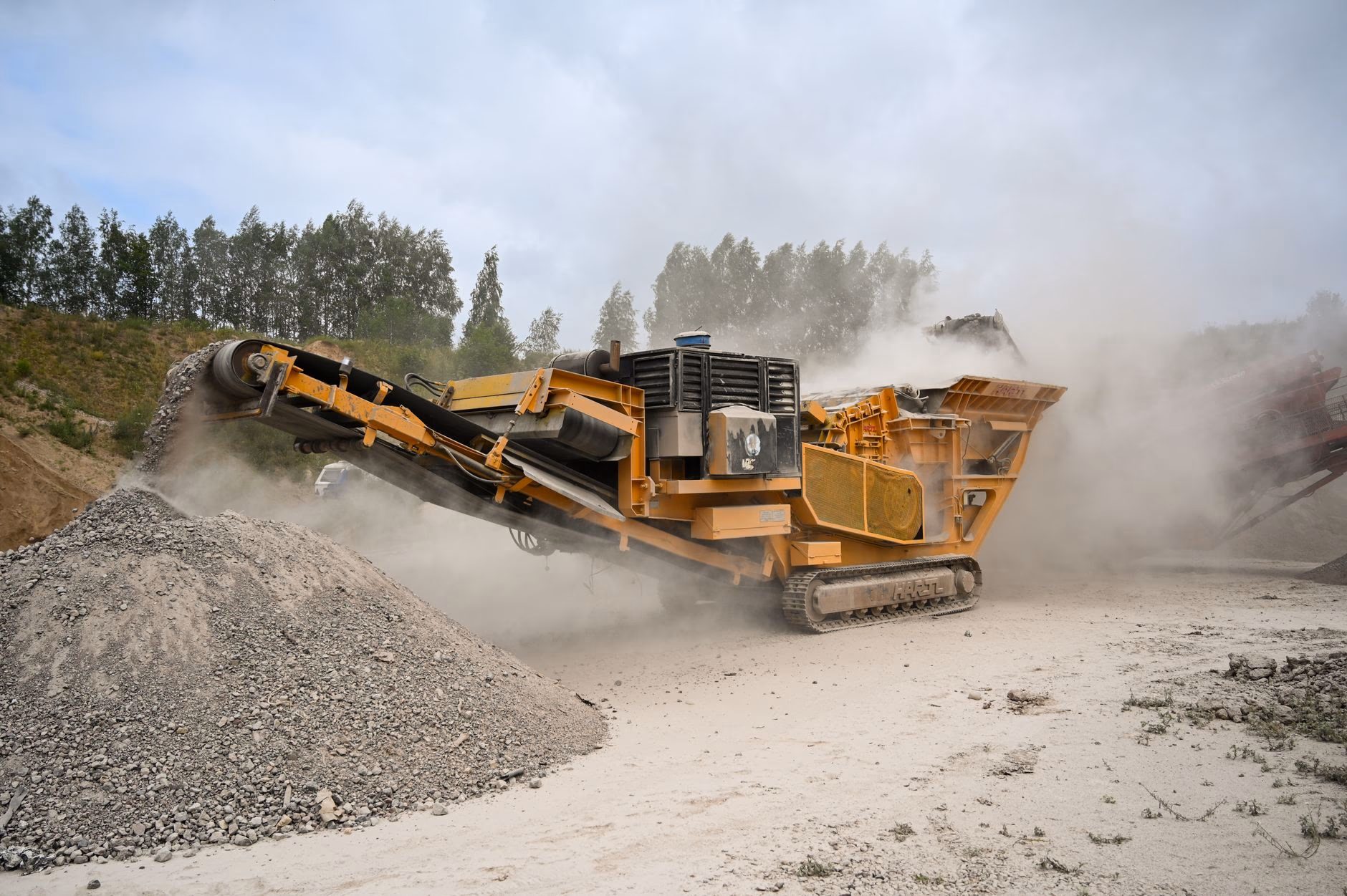

Les anneaux anti-poussière de concasseurs illustrent bien un cas semi-dynamique. Montés sur les roulements de concasseurs giratoires et coniques, ils suivent le mouvement excentrique de l’arbre tout en bloquant la poussière minérale. Nos anneaux d’étanchéité anti-poussière doivent maintenir un contact fiable malgré les vibrations et les charges variables.
Trois facteurs pèsent lourd sur un joint dynamique :
- La lubrification, plus critique pour évacuer la chaleur de friction
- Le fini de surface de la contre-face, qui ne doit être ni trop poli ni trop rugueux
- La géométrie de la lèvre, optimisée pour chaque équipement
Comme le souligne un guide de référence sur les joints statiques et dynamiques en enceinte, un joint dynamique doit dissiper la chaleur efficacement, sinon le matériau se dégrade prématurément. Le polyuréthane répond bien à ce besoin, et les butées et joints en tirent parti pour offrir la même résistance aux chocs répétés.
Dureté Shore et pression dans le choix du joint
La dureté Shore, mesurée au duromètre selon la norme ASTM D2240, guide une grande partie de la décision. Les composants industriels en polyuréthane se situent généralement entre Shore A 40 et 95, une plage large qui couvre autant le scellage souple que la résistance à l’usure sévère.
Un matériau plus dur distribue mieux les charges et résiste à l’extrusion sous haute pression, mais il amortit moins les vibrations. Un matériau plus souple épouse mieux les surfaces imparfaites, au prix d’une moindre tenue à l’abrasion. Notre guide de la dureté Shore détaille ces compromis pour chaque type de pièce.
| Critère | Joint statique | Joint dynamique |
|---|---|---|
| Mouvement relatif | Aucun | Va-et-vient, rotation ou vibration |
| Dureté Shore typique | A 50 à 80 | A 70 à 95 |
| Priorité principale | Étanchéité durable, faible déformation | Résistance à l’abrasion et à la chaleur |
| Tolérances requises | Plus permissives | Très serrées |
| Exemples | Brides, couvercles, boîtiers | Tiges, anneaux anti-poussière, arbres |
Vous hésitez encore entre une configuration statique et une dynamique? Un fournisseur spécialisé peut analyser vos conditions d’exploitation, puis recommander la dureté, le profil et la formulation adaptés avant la mise en production.
Erreurs fréquentes de sélection à éviter
Plusieurs défaillances viennent d’un choix mal aligné avec le type d’application. Un joint conçu pour rester statique se dégrade vite dès qu’on l’installe sur une pièce mobile.
Les pièges les plus courants :
- Choisir une dureté trop souple pour un usage dynamique abrasif
- Ignorer la plage de température, alors que le polyuréthane opère typiquement de −40 à 80 °C
- Réutiliser un profil standard sur une géométrie hors norme
- Oublier la lubrification et le fini de surface sur une contre-face en mouvement
Le matériau compte aussi. Une comparaison entre le polyuréthane et le caoutchouc montre que le caoutchouc standard s’use rapidement dans les milieux chargés de particules dures, là où le polyuréthane conserve son intégrité beaucoup plus longtemps.
Conclusion
Le bon choix entre des joints d’étanchéité en polyuréthane statiques et dynamiques repose sur trois questions : la pièce bouge-t-elle, quelle pression subit-elle et quelle dureté Shore convient à ces conditions. Un joint statique protège une interface fixe avec une étanchéité durable, tandis qu’un joint dynamique doit encaisser friction, chaleur et abrasion sans faiblir.
En cas de géométrie particulière ou d’environnement sévère, des joints polyuréthane sur mesure et des anneaux polyuréthane industriels ajustés au millimètre prolongent la durée de vie de l’équipement. Pour éviter les fuites et les arrêts coûteux, faites valider votre configuration par des spécialistes du moulage industriel avant de lancer votre prochaine commande.
FAQ
Quelle est la différence entre des joints d’étanchéité en polyuréthane statiques et dynamiques?
Un joint statique scelle deux surfaces qui ne bougent pas l’une par rapport à l’autre, comme une bride ou un couvercle. Un joint dynamique, lui, subit un mouvement de va-et-vient ou de rotation. Les joints d’étanchéité en polyuréthane dynamiques exigent une meilleure résistance à l’abrasion et à la chaleur, alors que les modèles statiques misent surtout sur une étanchéité durable et une faible déformation rémanente.
Quelle dureté Shore choisir pour un joint dynamique?
Pour une application dynamique soumise à la friction, une dureté plus élevée protège contre l’usure. La plage Shore A 70 à 95 offre souvent le meilleur compromis entre résistance à l’abrasion et retour élastique. Un joint statique tolère des matériaux plus souples, autour de Shore A 50 à 80, car l’absence de mouvement réduit l’usure. La formulation dépend de la pression, de la température et du fluide en présence.
Le polyuréthane convient-il aux joints anti-poussière de concasseur?
Oui. Les environnements de concassage combinent poussière minérale abrasive, chocs et charges variables. Le polyuréthane surpasse le caoutchouc standard dans ces conditions, car il résiste mieux à l’abrasion tout en conservant sa flexibilité de −40 à 80 °C. Les anneaux anti-poussière montés sur les roulements de concasseurs giratoires et coniques suivent le mouvement excentrique de l’arbre, ce qui les place dans une catégorie semi-dynamique exigeante.
Faut-il commander des joints polyuréthane sur mesure ou standards?
Un joint standard convient quand les dimensions et les conditions correspondent à un profil courant. Dès que l’équipement présente une géométrie particulière, une pression élevée ou un environnement abrasif, les joints polyuréthane sur mesure deviennent plus rentables. Ils peuvent être rétroconçus à partir d’une pièce usée ou d’un plan, avec une dureté et une formulation adaptées. Cette précision prolonge la durée de vie et réduit les arrêts imprévus.
